カプセル充填機の構造と原理

カプセル充填機の構造と原理

カプセル充填機の充填速度は速く、カプセル充填機のサイズの違いは小さいです。さらに、カプセル充填機には、高速配置速度、高効率、簡単な操作、便利なメンテナンス、低消費電力など、多くの利点があります。それは製薬工場、健康製品工場、病院の準備室のための最初の選択肢のカプセル充填機です

自動カプセル充填機の構造

自動カプセル充填機は、空のカプセル供給装置、カプセル分配装置、粉末排出装置、計量ディスク機構、カプセル充填密封機構、ボックス内の主要な伝達機構、および電気制御システムで構成されています。

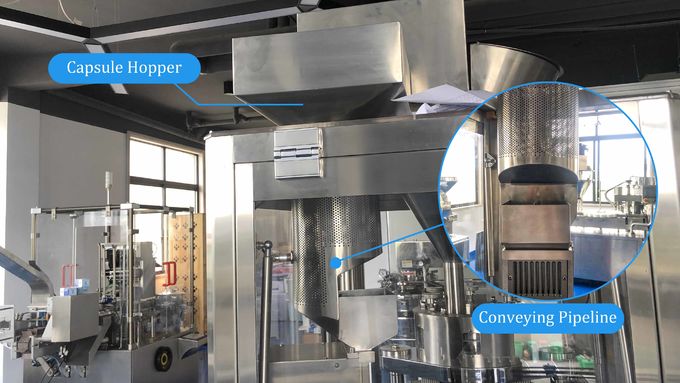

1 空のカプセル供給装置：ホッパーと搬送パイプラインで構成され、主に空のカプセルを保管し、空のカプセルを縦に1つずつカプセルサブディビジョンデバイスに入れます。

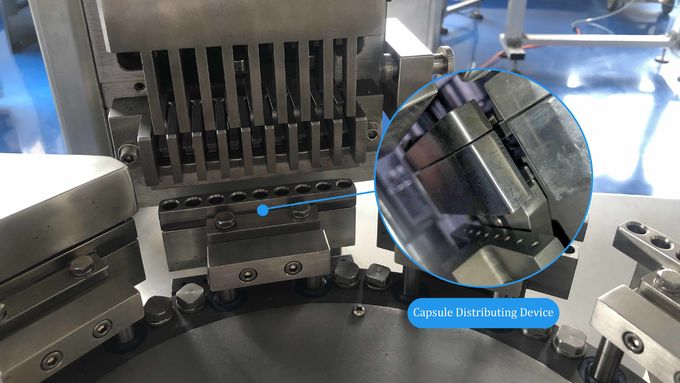

2 カプセル分配デバイス：空のカプセルをオプションの分配デバイスのフォークに入れると、オプションのフォークダウンアクションで一度に6つのカプセルが送られ、上部にプラスチックキャップが送られます。同時に、真空分離システムはカプセルをモジュールに入れ、ボディキャップを分離します。

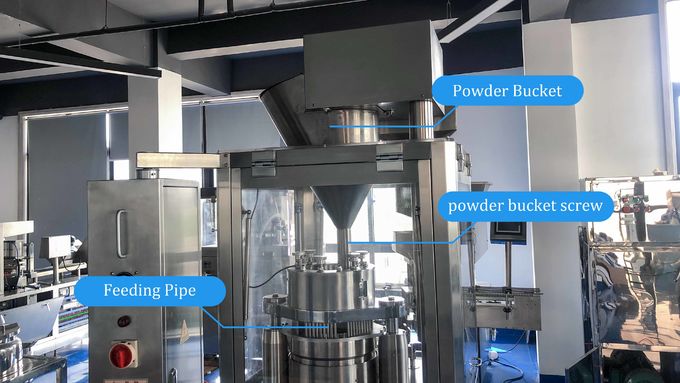

3 粉体排出装置：粉体バケット、粉体バケットねじ、給水管などで構成されています。スクリューと攪拌の作用で保管された粉末は、計量プレートで制御されます。

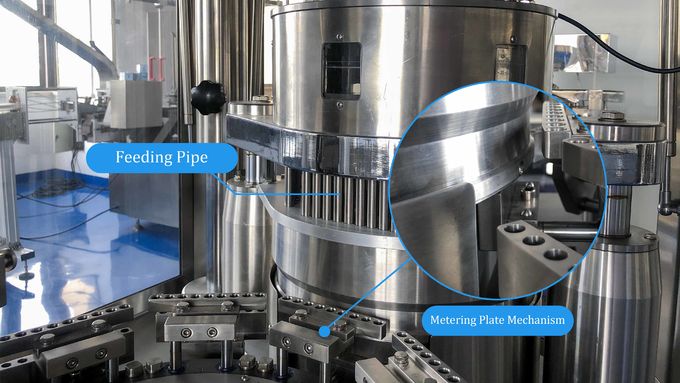

4 計量プレートのメカニズム：カプセル仕様と一致する計量プレート仕様の容量に応じて。粉末は、間欠的に回転する計量プレート内で5回、圧縮されたカラムで満たされ、下部モジュールのカプセルに押し込まれます。

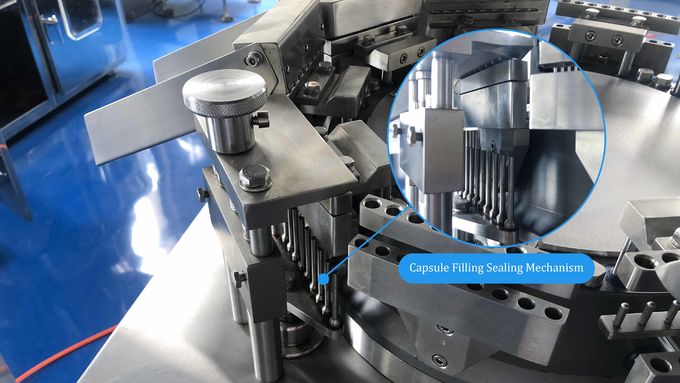

5 カプセル充填密閉機構：カプセル本体をカプセルに押し込むと、ゲルキャップの上部モジュールと下部モジュール、および下部カプセル本体が押し上げられて、カプセル本体を固定します。

6 ボックス内の主な伝達メカニズム：ボックス内のモーター、ボックスファーガソンの間欠回転機構、ギアペア、減速、カムペア、チェーン伝達メカニズムで、同時に、周波数制御機能を達成するための周波数変換モーター。

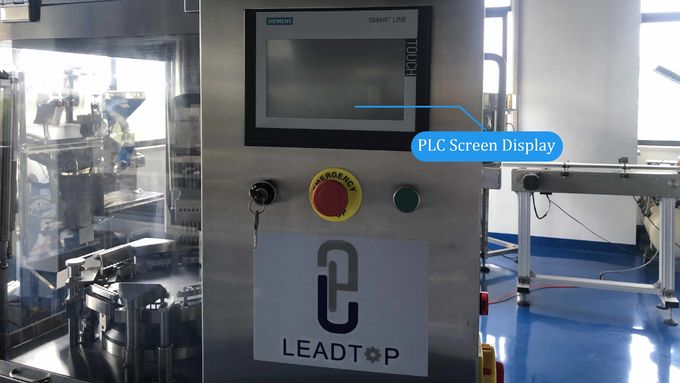

7 電気制御システム：各カプセル充填の技術要素を表示するPLC制御システム。

自動カプセル充填機の原理

自動カプセル充填機の主な動作原理は、機械が稼働しているとき、カプセルホッパー内のカプセルが1つずつ垂直に配送フォークに入るということです。フォークが下がると、6個のカプセルが一度に配送され、キャップが上に配置されます。最初の操作では、真空分離システムがカプセルをモジュールに入れ、ボディキャップを分離します。回転板が2番目の作業に対して断続的に回転すると、上部メーターが急速に上昇して内側に移動し、圧縮された薬のカラムが5番目の作業充填ロッドの下部モジュールのカプセルに押し込まれ、分離されていないカプセルは8番目の作業から除外されます。 10回目の作業で上下のモジュールを組み合わせ、下のカプセル本体を押し上げて固定し、カプセルの完成品を解放して11の作業位置に集めます。次に、12番目のステーションで、掃除機のクリーニングモジュールが次のサイクルに入ります。パウダーカラムは、断続的に回転する計量プレートに5回充填して圧縮することによって形成されます。
